傳統空壓機供氣系統電能浪費分析

1、 傳統空壓機的工作狀態主要有兩種：一種是加載狀態，另一種是空載狀態。

?

(1)加載時的電能消耗??

?

加載狀態是，在壓力達到最小值后，原控制方式決定其壓力會繼續上升直到最大壓力值。在加壓過程中,一定要向外界釋放更多的熱量，從而導致電能損失。另一方面，高于壓力最大值的氣體在進入氣動元件前，其壓力需要經過減壓閥減壓,這一過程同樣是一個耗能過程。

?

(2)卸載時電能的消耗??

?

空載狀態時，當壓力達到壓力最大值時，空壓機通過如下方法來降壓卸載:關閉進氣閥使電機處于空轉狀態，同時將分離罐中多余的壓縮空氣通過放空閥放空。這種調節方法要造成很大的能量浪費。據我們測算，空壓機卸載時的能耗約占空壓機滿載運行時的10%～25%,這還是在卸載時間所占比例不大的情況下。換而言之，該空壓機20%左右的時間處于空載狀態，在作無用功。很明顯在加卸載供氣控制方式下，空壓機電機存在很大的節能空間。

?

2、傳統空壓機壓力控制是上下限控制，首先根據生產設備的最低壓力要求，設定空壓機輸出壓力的下限，也就是空壓機開始加載的壓力；再在最低壓力上加1帕左右，作為空壓機輸出壓力的上限，即開始卸載的壓力。空壓機的輸出工作壓力將在上下限之間波動。空壓機的功率消耗和輸出壓力成正比。輸出的壓力越高消耗的功率也越大，從輸出壓力的下限到上限的1帕的壓差將多消耗總功率的7-10%。

?

3、傳統供氣空壓機系統中，如果有多臺空壓機同時運行，每臺空壓機的輸出壓力都將隨著管網的壓力波動在上下限間波動，所以每臺機都多消耗7-10%的額定功率。

?

4、 傳統空壓機供氣系統中運行參數的設定不同也會造成空壓機用電量的不同，必須根據用氣工況進行設定，才能達到最經濟的運行效果。

?

5、傳統空壓機供氣系統由于電機不允許頻繁啟動，導致在用氣量少的時候電機仍然要空載運行，浪費電能。經常卸載和加載導致整個氣網壓力經常變化，不能保持恒定的工作壓力。

?

空壓機工作原理

?

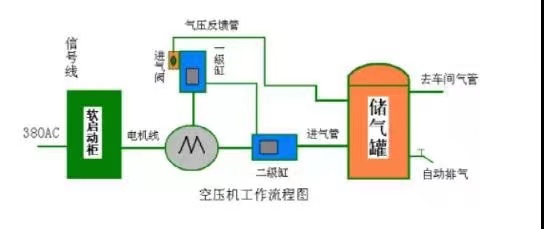

如空壓機工作流程圖所示：??? 螺桿壓縮機的工作原理可分為進氣，壓縮和排氣三個過程。隨著轉子旋轉，每對相互嚙合的齒相繼完成相同的工作循環。?

?

1、 進氣過程：轉子轉動時，陰陽轉子的齒溝空間在轉至進氣端壁開口時，其空間最大，此時轉子齒溝空間與進氣口的相通，因在排氣時齒溝的氣體被完全排出，排氣完成時，齒溝處于真空狀態，當轉至進氣口時，外界氣體即被吸入，沿軸向進入陰陽轉子的齒溝內。當氣體充滿了整個齒溝時，轉子進氣側端面轉離機殼進氣口，在齒溝的氣體即被封閉。 ??

?

? 2、壓縮過程：陰陽轉子在吸氣結束時，其陰陽轉子齒尖會與機殼封閉，此時氣體在齒溝內不再外流。其嚙合面逐漸向排氣端移動。嚙合面與排氣口之間的齒溝空間漸漸件小，齒溝內的氣體被壓縮壓力提高。 ???

?

3、 排氣過程：當轉子的嚙合端面轉到與機殼排氣口相通時，被壓縮的氣體開始排出，直至齒尖與齒溝的嚙合面移至排氣端面，此時陰陽轉子的嚙合面與機殼排氣口的齒溝空間為0，即完成排氣過程，在此同時轉子的嚙合面與機殼進氣口之間的齒溝長度又達到最長，進氣過程又再進行。??

?

?從上述工作原理可以看出，螺桿壓縮機是一種工作容積作回轉運動的容積式氣體壓縮機械。氣體的壓縮依靠容積的變化來實現，而容積的變化又是借助壓縮機的一對轉子在機殼內作回轉運動來達到。

?

?
